Regalschutz und Maststeuerung neu gedacht

28.01.2021

Innovative Ausstattungsoptionen für Linde-Schubmaststapler

Ein Sensor, der Anfahrschäden am Regal verhindert, und ein Multifunktionshebel, der für eine gelenkschonende, effiziente Steuerung von Fahr-, Schub- und Hubfunktionen sorgt: Mit diesen beiden neuen Optionen lassen sich ab sofort Schubmaststapler von Linde Material Handling ausstatten. Flottenverantwortliche profitieren von Kostenersparnissen und Produktivitätsgewinnen, Staplerfahrer können ihre Aufmerksamkeit voll und ganz dem Warenhandling widmen.

Anfahrschäden an Regalen sind ein großes Ärgernis für Lagerverantwortliche, denn sie können erheblichen zeitlichen und finanziellen Aufwand nach sich ziehen. Eingedrückte Regalstützen und demolierte Pfosten entstehen vor allem, wenn Bedienerinnen und Bediener von Schubmaststaplern vor dem Regal manövrieren und die Augen beim Ein- und Auslagern der Last nach oben wandern. „Was dann am Boden passiert, gerät aus dem Fokus“, beschreibt Alexander Schmidt, Senior Product Manager Reach Trucks bei Linde Material Handling, die Situation. Marktuntersuchungen hätten gezeigt, dass Schäden vor allem mit den Radarmen verursacht werden; mit Last, Gabelzinken oder Chassis komme das seltener vor. „Bereits eine kleine Unachtsamkeit kann sich zu massiven Behinderungen im Lagerbetrieb auswachsen“, schildert Schmidt. „Wird der Regalrahmen auf einer Länge von einem Meter um sechs Millimeter eingedrückt, kann bis zu einem Drittel an Tragfähigkeit verloren gehen. In diesem Umfang können Regalplätze nicht mehr belegt werden, die Kapazität des Lagers sinkt. Den Schaden zu beheben und die kaputte Regalstütze auszutauschen, ist aufwendig, weil alle Positionen rechts und links des beschädigten Regalrahmens leer geräumt und die Waren an anderer Stelle zwischengelagert werden müssen. Das nimmt Arbeitszeit und zusätzliche Stellfläche in Anspruch, stört den Betriebsablauf und senkt damit die Produktivität im Lager“, skizziert der Senior Product Manager die negativen Folgen.

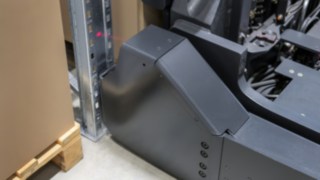

Regal-Anfahrschutz-Sensor

Der Regal-Anfahrschutz-Sensor für Schubmaststapler von Linde Material Handling detektiert Gegenstände, die sich fokussiert im Lichtstrahl vor ihnen befinden. Wird ein Hindernis erkannt, bremst das Assistenzsystem den Stapler dynamisch ab, ein Schaden wird somit verhindert.

Mit dem Regal-Anfahrschutz-Sensor (Rack Protection Sensor – RPS) geht Linde Material Handling dieses Problem gezielt an. Zwei spezielle Lichtsensoren, die oberhalb der Radarme in einem geschützten Gehäuse untergebracht sind, detektieren Gegenstände, die sich fokussiert im Lichtstrahl vor ihnen befinden. Wird ein Hindernis erkannt, bremst das Assistenzsystem den Stapler dynamisch ab, ein Schaden wird somit verhindert. Die Sensoren werden bei einer Fahrgeschwindigkeit unter fünf Stundenkilometern aktiv – das entspricht dem typischen Tempo beim Rangieren vor dem Regal. Beschleunigen Bedienerinnen und Bediener das Fahrzeug über dieses eingestellte Limit, beispielsweise um längere Strecken zu überwinden, schaltet sich das patentierte System automatisch ab. Für die Gegebenheiten im Lager eigne sich die Technologie besonders gut, denn sie funktioniere sowohl bei künstlichem als auch bei Tages- und Sonnenlicht, erklärt Schmidt.

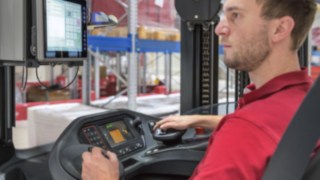

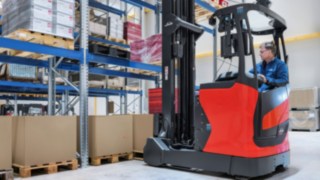

Regal-Anfahrschutz-Sensor

Der Regal-Anfahrschutz-Sensor für Schubmaststapler von Linde Material Handling leistet als „zusätzliches Auge auf Bodenhöhe“ wertvolle Unterstützung beim schnellen, gleichzeitig sicheren Manövrieren.

Als besonders hilfreich erweist sich der RPS für Betriebe, zu deren Fahrerpool immer wieder neue oder nur temporär Beschäftigte zählen. „Diesen Personen fehlt es oft an Erfahrung und sie verschätzen sich mit den Abmessungen des Schubmaststaplers“, skizziert der Linde-Produktmanager. Der RPS leiste als „zusätzliches Auge auf Bodenhöhe“ wertvolle Unterstützung bei einem schnellen, gleichzeitig aber sicheren Manövrieren mit dem schweren Gerät.

Verfügbar ist der RPS als Option für die Performance-Modelle der Schubmaststapler-Baureihe Linde R14 bis R25 im Traglastbereich von 1,4 bis 2,5 Tonnen. Für diese Geräte soll es das Assistenzsystem bald auch als Nachrüstlösung geben.

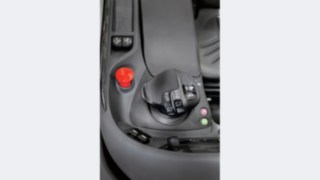

Multifunktionshebel

Der neuartige Multifunktionshebel macht die Bedienung der Linde-Schubmaststapler noch komfortabler. Alle Hydraulikfunktionen sind in einem Bedienelement vereint, ein Auf- und Absetzen der Hand ist nicht mehr nötig.

Die zweite neue Option des Warenumschlagspezialisten Linde MH ist ein neuartiger Multifunktionshebel. Er macht die Bedienung der Linde-Schubmaststapler noch komfortabler und soll helfen, Konzentration und Gesundheit der Fahrerinnen und Fahrer zu erhalten und die Produktivität zu steigern. Die innovative Schnittstelle zwischen Mensch und Maschine wurde zusammen mit dem Fraunhofer Institut (IAO) und Porsche Industriedesign auf Basis einer Ergonomie-Studie entwickelt. Das Ergebnis ist ein leichtgängiger, nach allen vier Seiten beweglicher Joystick, auf dem die gewölbte Hand bequem ihren natürlichen Platz findet. Ein seitlich nach rechts verlängerter Flügel gibt kleinen und großen Händen zusätzlichen Halt. Mit geringem Kraftaufwand aus Handgelenk und Fingern lassen sich alle Fahr-, Schub- und Hubfunktionen intuitiv steuern. Alle Hydraulikfunktionen befinden sich in einem Bedienelement vereint und ein Auf- und Absetzen der Hand ist nicht mehr nötig. Das steigert die Produktivität und ermöglicht eine intuitive Bedienung. Der komplette Hebel wird vor- und zurückbewegt, um den Hubmast anzuheben bzw. abzusenken. Mit Bewegungen nach links und rechts wird der Mastvorschub dirigiert.

Multifunktionshebel

Optional gibt es jetzt einen Multifunktionshebel zur Steuerung des Linde-Schubmaststaplers. Er integriert Anheben bzw. Absenken des Hubmasts, Mastvorschub, Gabelträgerneigung und Seitenschieber sowie Hupe und Fahrtrichtungsschalter.

Von der Armlehne in die Mitte des großen Joysticks gewandert sind die beiden Flügelschalter zur Steuerung von Gabelträgerneigung und Seitenschieber; sie vereinen zudem zwei Funktionen: Neigung und Horizontalstellung des Gabelträgers bzw. Ausrichtung und Mittenzentrierung des Seitenschiebers. Auf der linken Seite des Multifunktionshebels sind Hupe und Fahrtrichtungsschalter verortet. Großer Vorteil der zweckmäßig angeordneten Elemente: Alle Steuerbefehle lassen sich intuitiv ausführen, selbst mit Handschuhen. Damit bleibt die Aufmerksamkeit der Fahrerinnen und Fahrer jederzeit beim Lasthandling.
